华为推出的旗舰机Mate9搭载了最新低压大电流快充技术SuperCharger，所使用的电源适配器型号为 HW-050450C00，支持5V 4A和4.5V 5A两个输出规格，总功率达到了22.5W。市场上目前使用低压快充技术的有一加、OPPO、华为，比较神秘的只有华为了，接下来通过拆解测试见分晓。

相关阅读：谁家更厚道?OPPO/一加/华为三款5A大电流快充数据线对比评测

一、外观

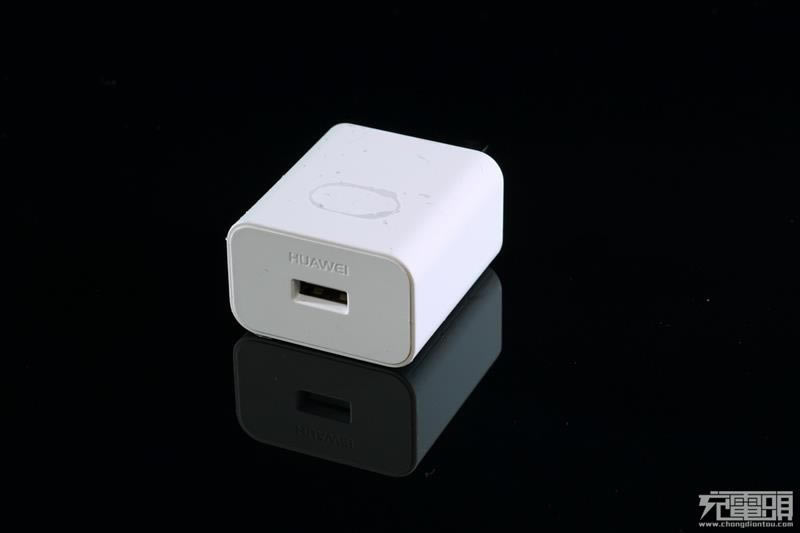

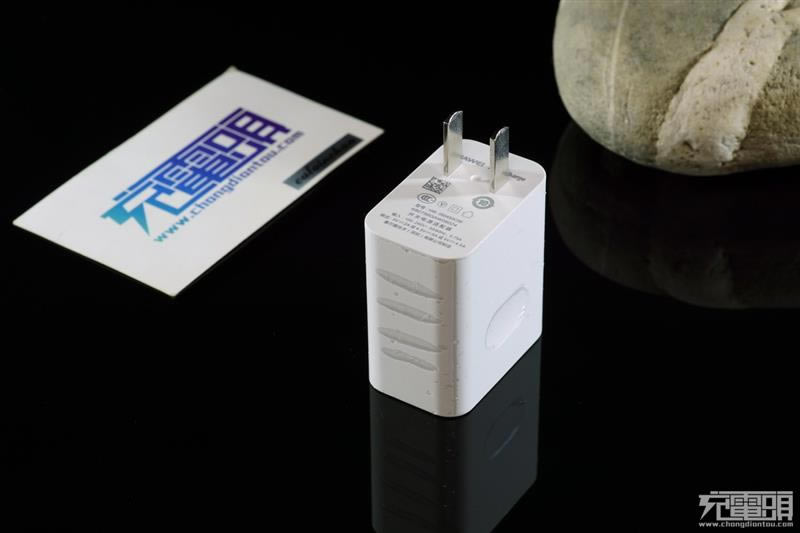

华为Mate9充电器采用白色外壳，国标插脚。

单个USB输出口，长方形，中间有个凹槽，方便插拔，类似与Mate8充电器的设计。

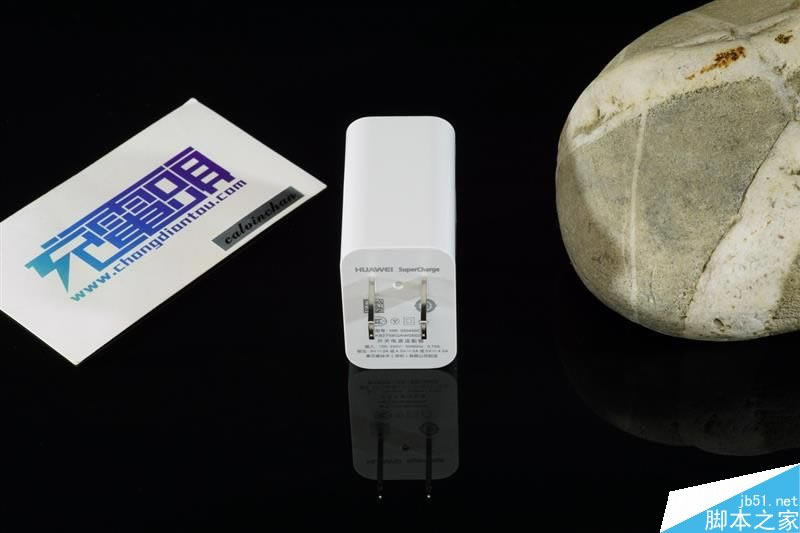

插脚这面是参数，插脚不可折叠。

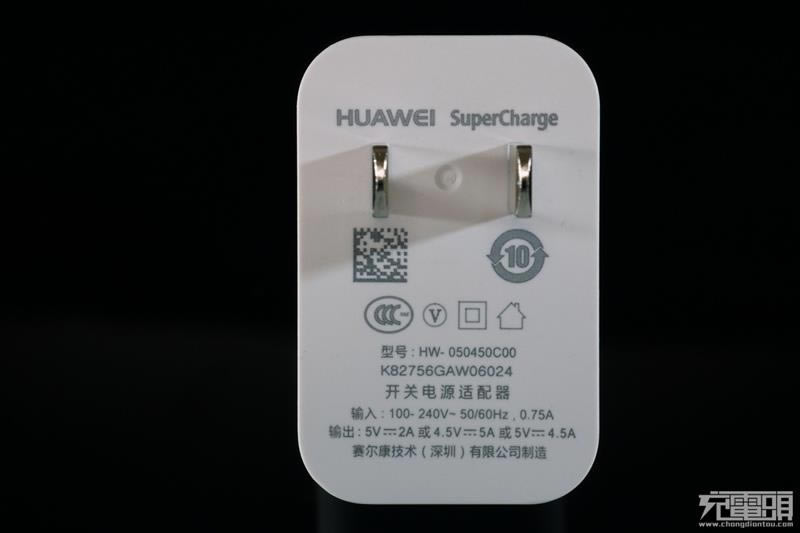

具体相关信息为：

HUAWEI SuperCharger型号：HW-050450C00输入：100-240V，0.75A输出：5V2A/4.5V5A/5V4.5A产品具有3C认证，符合五级能效，由赛尔康技术（深圳）有限公司制造。

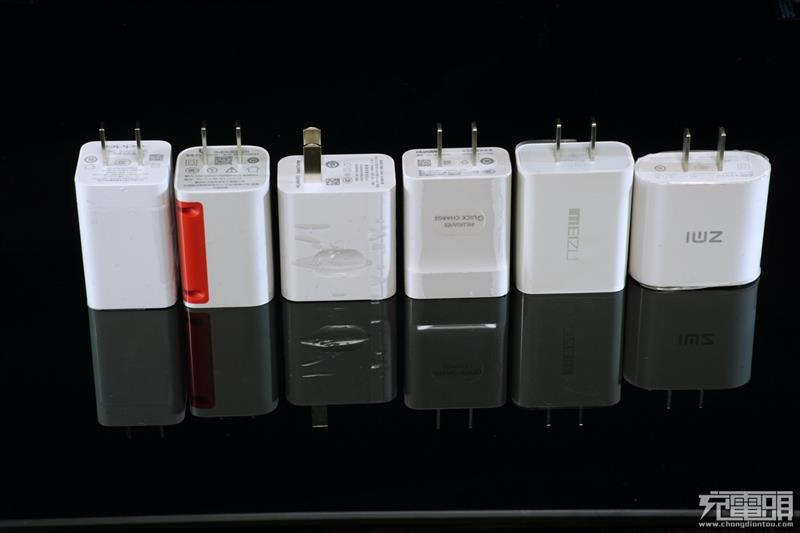

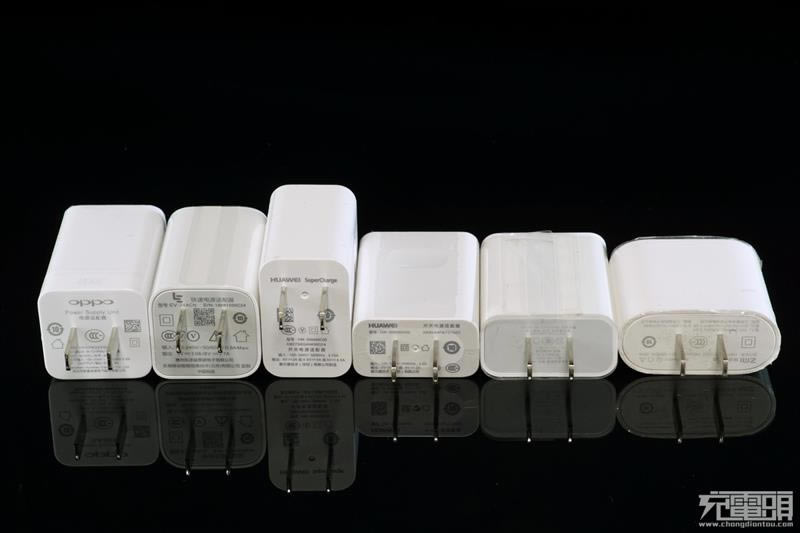

几个手机大厂的热门快充电源体积对比，从左至右依次为：OPPO、乐视、华为、华为、魅族、紫米，体积由大到小。

OPPO VOOC闪充， 乐视PD充电器，华为SuperCharger充电器，华为FCP QC2.0充电器，魅族UP1220充电器，紫米QC快充几款充电器对比。

二、拆解

开始拆解部分。

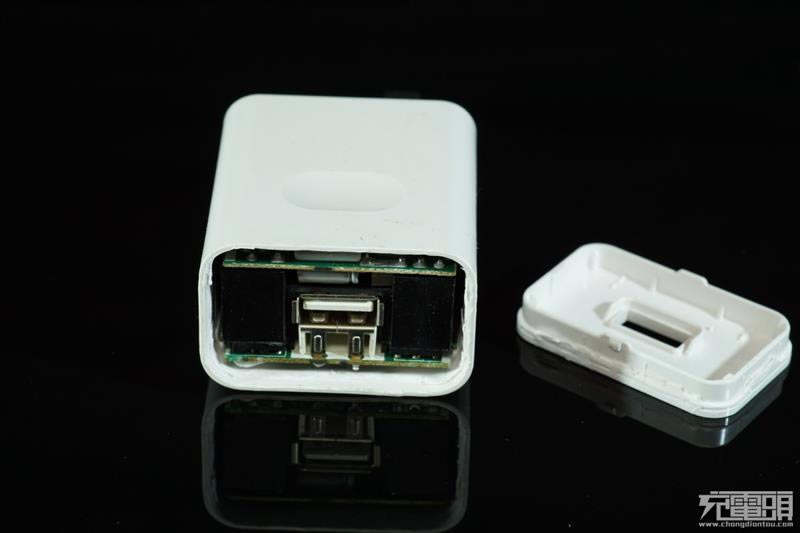

拆机和以前的华为快充头一样  撬开上盖可以看到充电器的内部构造。

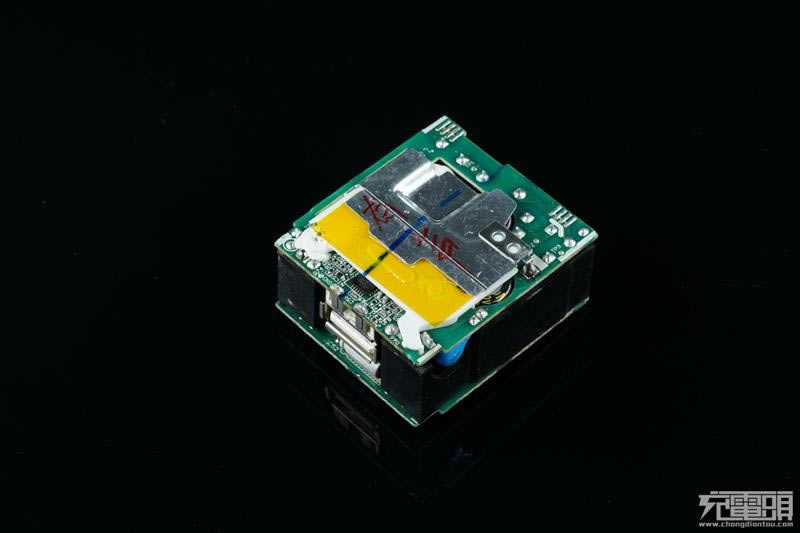

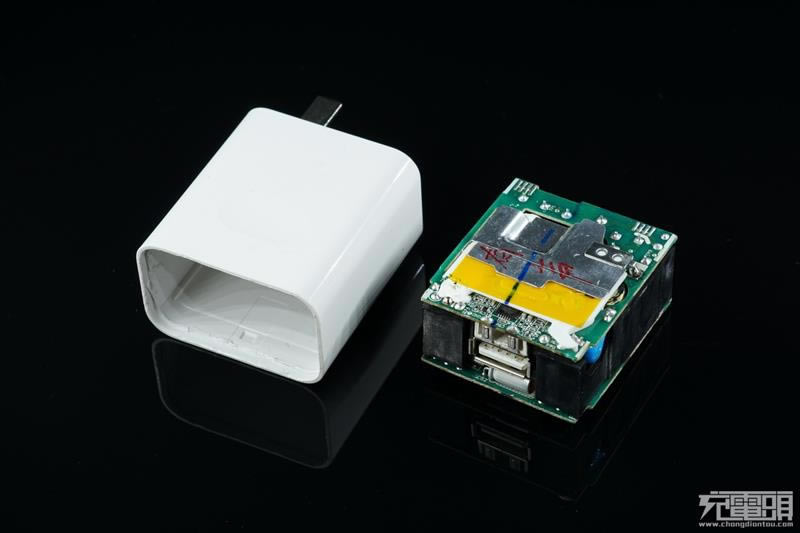

几乎可以无损开壳，取出PCB，抽出来，我们看到电路板上覆盖了金属片用来导热。

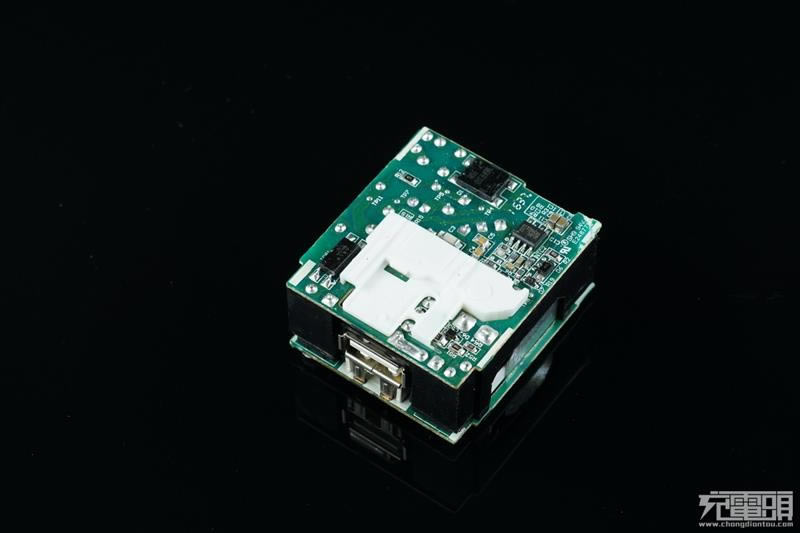

两层PCB板子，元件密密麻麻。

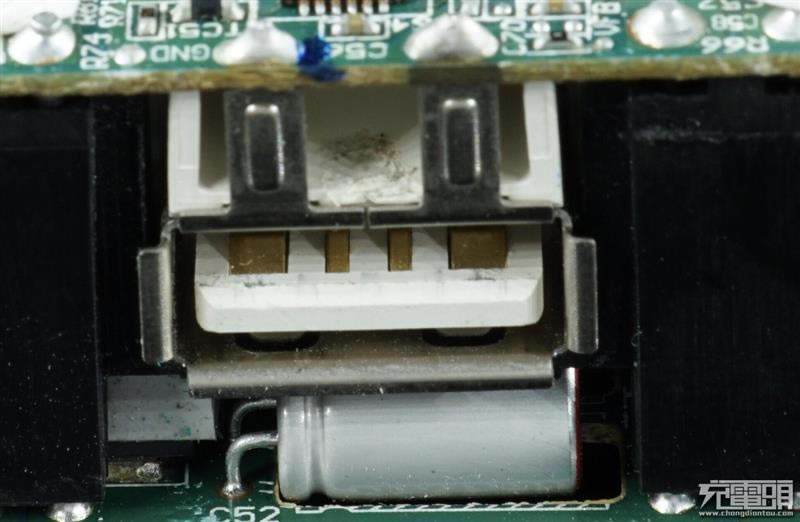

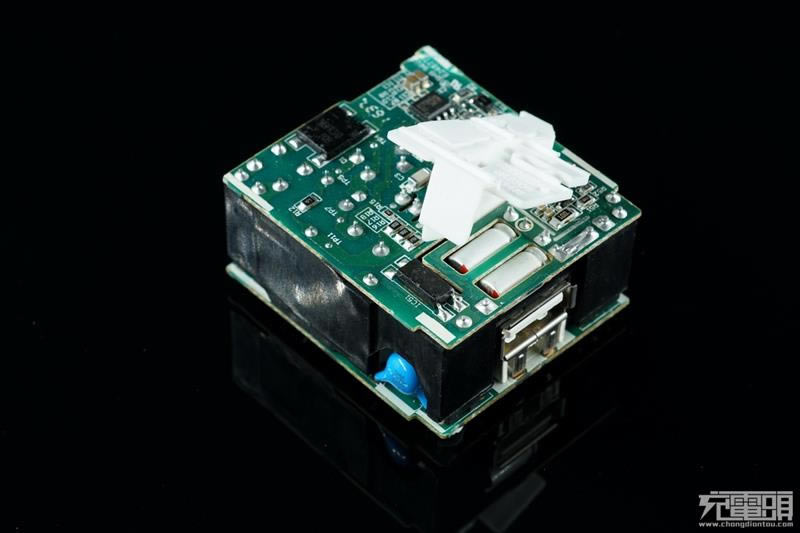

从这个位置看过去，为了输出5A大电流，USB母座接口电流传输的两个弹片均做了加宽处理。

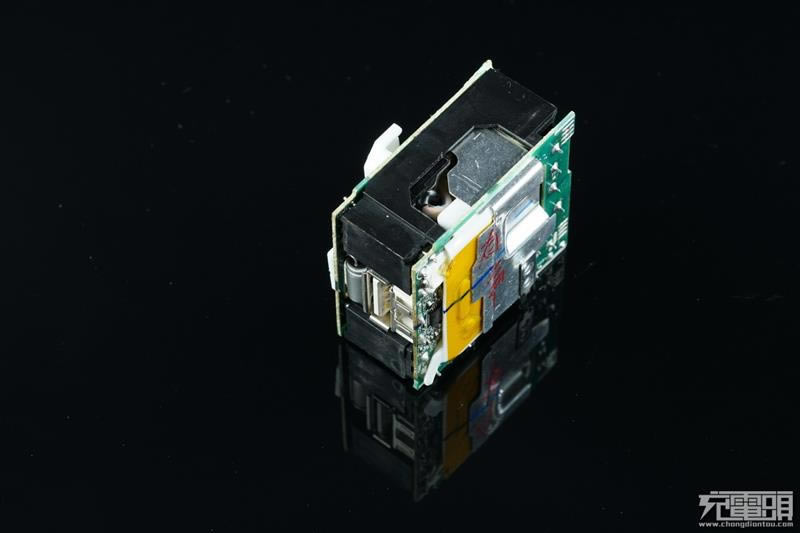

双层电路板结构，推断是一层低压输出，另外一层高压输入。

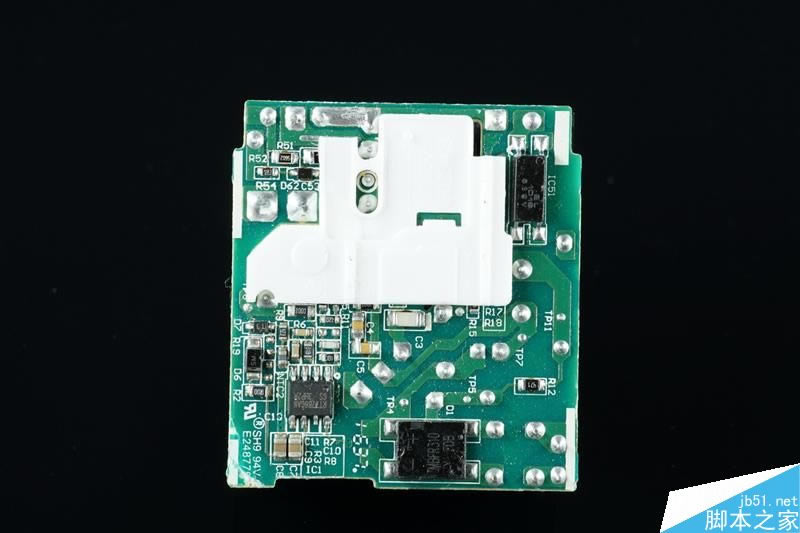

PCB另外一面。

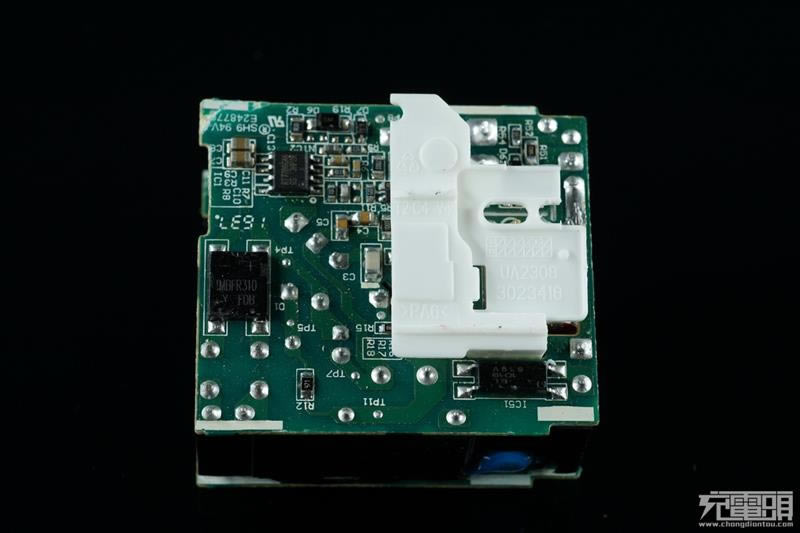

整流桥3A，耐压1000V，右上角是光耦，左下角是初级PWM控制芯片。

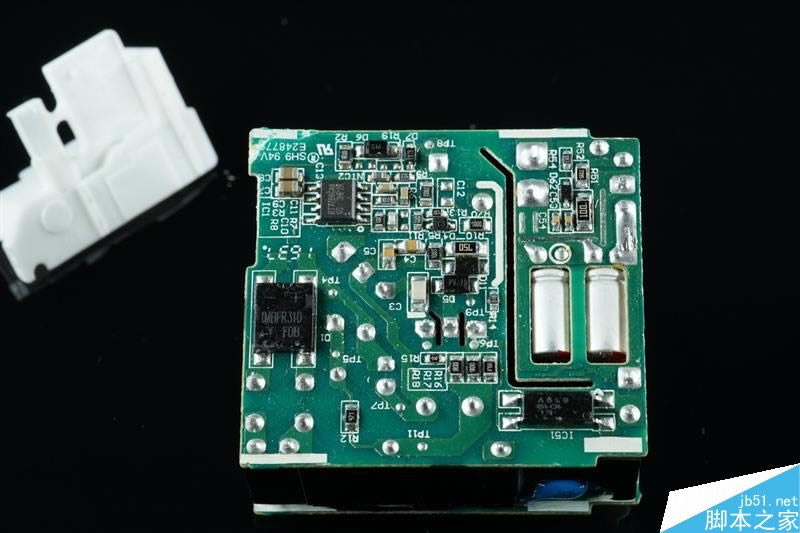

拿起绝缘塑料板，低压侧两颗固态电容，这里为了节省空间，PCB被镂空，降低总体高度。

白色绝缘片上面有字。
